Монтаж карнизной подшивки (софитов) Bryza

1 . Сделайте обрешетку под карнизную обшивку

К карнизному или фронтонному свесу по всей длине монтируются две деревянные рейки (брусы -мин.25-50мм), расстояние между которыми не должно превышать 40 см., иначе панели софита начнут со временем провисать.

Если расстояние больше 40 см,монтируют дополнительную рейку.

обрешетка под карнизную подшивку

















2. К рейкам прикрепите карнизные планки

                                        Монтаж карнизных планок

J-trim размерыФаска J-профиль (планка J-trim) – применяется для создания каркаса карнизного свеса и крепится к горизонтали деревянных реек установленной обрешетки (рис.2).

В случае, если крепление планки необходимо произвести к вертикальной стене (как F-профиль - рис.1), используютJ-профиль  с отогнутыми «ушками» для крепления, как показано на рис. 3

соединительная планка размеры  Н-профиль (соединительная планка) - применяется для состыковки панелей софита в местах поворота карнизного/фронтонного свеса (на углах дома, возле коньков и т.п.) С этой целью также можно использовать два J-профиля, соединенные боковыми стенками друг к другу (рис. 4)



              монтаж панелей софита

Для крепления карнизных планок используйте оцинкованные гвозди с широкой шляпкой и шаг крепления - 30-40см. Крепления делайте только в специально предназначенных отверстиях на крае планки. Не крепите «намертво». Необходимо учесть возможность материала двигаться при температурном расширении.

Карнизная подшивка гармонично дополняет виниловый сайдинг и может окантовываться стандартными отделочными планками для софита.( рис.5)

джей-профильн-профиль

                          Рис.5 Отделочные планки к софиту

В качестве лобовой фаски может использоваться:

- L-подобная планка, выполненная из металла с подобранным по RAL цветом (нижняя полка может служить пазом для панели соффит). У нас Вы можете заказать такую планку с индивидуальными размерами и цветом.

- может использоваться околооконная планка или наружный угол для сайдинга (прим.- маленькие размеры, ограниченный выбор цвета).

                      чем закрыть ветровую (лобовую)доску

         Рис.6 Монтаж лобовой планки



     3. Установите в пазы карнизных планок панели софит

                                       Монтаж панелей софит.

    Отмерьте расстояние от стены до края карнизного свеса или до планки J-trim. Отрежьте это расстояние по длине панели соффит при помощи болгарки с развернутыми в обратную сторону зубцами (для ровного среза) или ножниц для резки металла с длинной ручкой.  Софит монтируется ребрами жесткости перпендикулярно к стене, чтобы не было провисания панели.  Вставьте сначала панель в планку в стене, а потом - в паз планки в карнизном свесе. Панели соединяют при помощи замков (нижних и верхних -рис. 8) и  закрепляют к основанию обрешетки оцинкованными гвоздями длиной 20мм и шириной головки 8мм. Аналогично креплению карнизных направляющих профилей, гвозди не забивают наглухо в специальные отверстия (зазор для компенсации теплового расширения - 1мм).

соединение панелей софиткрепление соффитов на углах

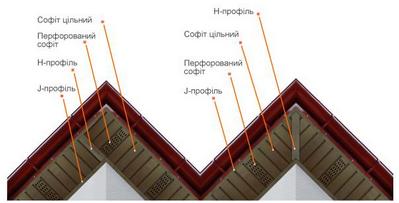

            Рис. 8 Замки соффита                              Рис. 9 Варианты соединения софита на углах

 Н-профиль для соединения панелей на углах крыши можно  использовать в 2-х вариантах (рис. 9)
